Warum ein Foto der Nummern nicht ausreicht
Bei SAF-Luftfederbälgen reicht ein Foto der eingeprägten Nummern häufig nicht für eine eindeutige Identifikation aus. Auf einem Balg können mehrere mögliche Typen und OE-Nummern angegeben sein. Welche Ausführung tatsächlich verbaut ist, lässt sich erst anhand der Bauform der Unterseite, der Befestigungsart sowie des Durchmessers und der Höhe des Abrollkolbens bestimmen.

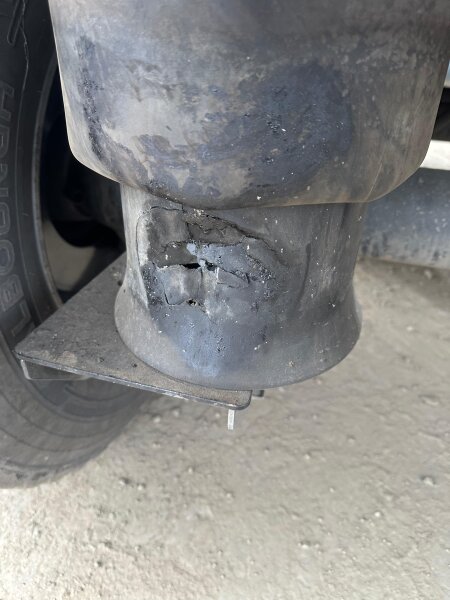

Schaden am unteren Abrollkolben
Bei diesem Trailer war der untere Abrollkolben des Luftfederbalgs deutlich beschädigt. Risse und Materialausbrüche machten den Austausch des vollständigen Luftfederbalgs erforderlich.
Vier Nummern, aber nur eine passende Ausführung

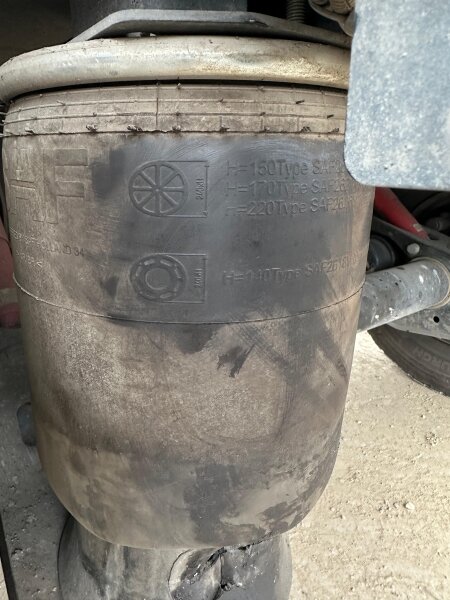

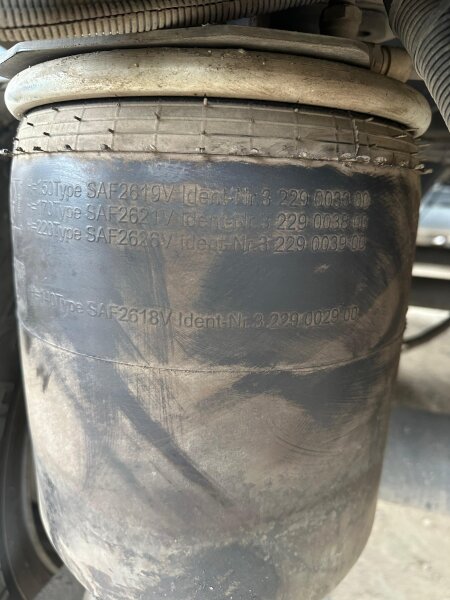

Auf dem verbauten SAF-Luftfederbalg waren vier unterschiedliche Typen und Identnummern eingeprägt. Das Foto der Kennzeichnungen grenzt die Auswahl zwar ein, zeigt aber nicht, welche der vier Ausführungen tatsächlich am Fahrzeug verbaut ist.
Die richtige OE-Nummer kann deshalb nicht allein anhand der sichtbaren Beschriftung ausgewählt werden. Ohne die zusätzlichen Merkmale des unteren Abrollkolbens ist keine eindeutige Zuordnung möglich.
Ein Blick unter den Abrollkolben bringt Klarheit
Ein Blick unter den Abrollkolben liefert die entscheidenden Informationen: Bauform und Befestigungsart prüfen, Höhe und Durchmesser messen – dann lässt sich die richtige der vier Nummern und damit der passende Luftfederbalg bestimmen.
In diesem Praxisfall war für den Kunden zunächst nicht ersichtlich, welche zusätzlichen Angaben benötigt wurden. Da sich das Fahrzeug in unserem direkten regionalen Umfeld befand, haben wir den Luftfederbalg vor Ort geprüft und direkt am Fahrzeug erklärt, worauf bei der Identifikation zu achten ist.
Entscheidend waren insbesondere die Speichenform der Unterseite und die Befestigung durch einen mittigen Gewindebolzen.
Höhe und Durchmesser richtig bestimmen

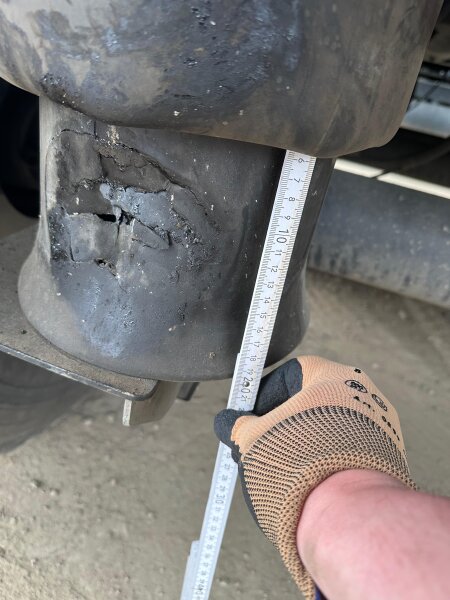

Für die eindeutige Auswahl werden zusätzlich der Durchmesser und die maximale Höhe des Abrollkolbens benötigt. Zur Höhenmessung muss der Luftfederbalg vollständig mit Druck beaufschlagt und ausgefedert sein.
Erst wenn der obere Rand des Abrollkolbens sichtbar ist, kann dessen maximale Gesamthöhe zuverlässig gemessen werden. In diesem Fall betrug die ermittelte Höhe 220 mm.
Hinweis: Arbeiten und Messungen an der Luftfederanlage dürfen nur fachgerecht und am gegen unbeabsichtigtes Absenken gesicherten Fahrzeug durchgeführt werden.
Passenden Luftfederbalg eindeutig ermittelt
Mithilfe der aufgenommenen Maße und der Bauform der Unterseite konnten wir die richtige der vier eingeprägten OE-Nummern bestimmen und den passenden vollständigen Luftfederbalg liefern. Der Kunde konnte das Ersatzteil anschließend ohne weitere Identifikationsschleife einbauen.

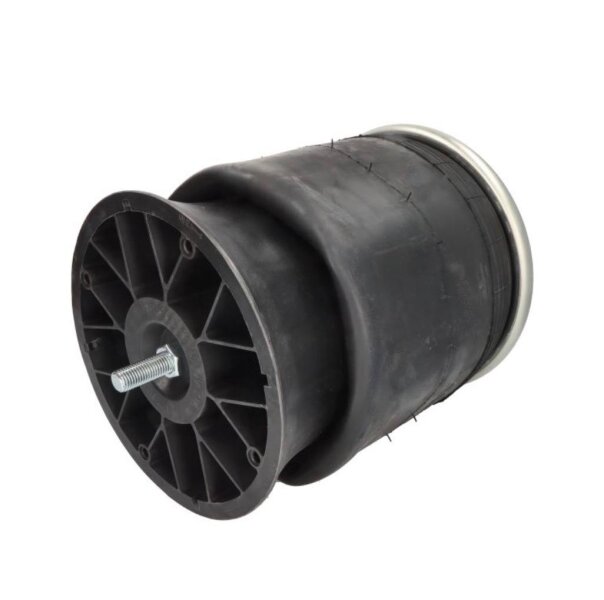

Das gelieferte Teil besitzt die zuvor ermittelte Speichenform, den mittigen Gewindebolzen sowie die passenden Abmessungen.
Diese Angaben benötigen wir bei einer Anfrage
Damit wir einen SAF-Luftfederbalg möglichst ohne weitere Rückfragen bestimmen können, benötigen wir folgende Informationen:
- Foto der eingeprägten Typen und Identnummern
- Foto der Unterseite des Abrollkolbens
- Bauform und Speichenform der Unterseite
- Befestigungsart des Abrollkolbens
- Durchmesser des Abrollkolbens
- Maximale Höhe im vollständig ausgefederten Zustand
Je vollständiger diese Angaben vorliegen, desto schneller lässt sich die tatsächlich verbaute Ausführung bestimmen und das Risiko einer Fehlbestellung reduzieren.
